一、適用范圍
電氣化鐵道及城市軌道交通行業
·380V系統諧波補償，尤其是軌道交通
·電氣化鐵道10kV系統諧波及無功動態補償，尤其是采用電纜供電的場合
·鐵路貨運站的大型起重機類負載
石化和天然氣行業 － 應用場合很多
·采用中低壓變頻與調速的鉆機、潛油泵、風機等
·煉制環節的蒸餾、裂解、催化、加氫、糠醛等生產線（變頻器與UPS），聚酯切片類負載
·焦化翻斗車，等、

電力行業
·發電廠采用變頻與調速的風機、水泵；各類直流電源，UPS等的諧波補償
·中低壓系統對多個用戶的諧波進行集中治理與補償，應用在變電站，包括住宅或商業小區的變電站。在諧波用戶較多，都不愿意進行諧波補償，而諧波造成的損耗較大，電力系統有節能降耗壓力。
·中低壓系統對無功進行動態補償，應用在變電站
鋼鐵行業 － 應用場合很多
·各類交直交型、交交變頻的軋機，各類輥類負載
·電弧爐，轉爐、氧槍的升降系統，電焊機，壓焊機
·鋼水運送車
·冶金行業（尤其是有色冶金行業）各類整流、電解設備

水處理行業
·污水處理設備，臭氧發生設備（日本早期的APF很多用于本場合）

水泥行業
·煅燒用的大型轉窯，變頻驅動的風機 汽車工業
·電焊機，各類操作與控制電源
煙草業，各類卷煙機，是資金充裕，有購買力的用戶造紙業，造紙機等礦山
·電鏟類負載
·礦井提升機
·各類粉碎機、破碎機、球磨機

造船業
·碼頭與廠內的大型起重機設備，翻斗車
·各類焊機
·船上的各類電源，傳動系統
·船閘控制系統
辦公大樓及商業大廈、計算中心、住宅大廈
·中央空調（夏季占這類用戶總用電量50%以上），冷凍泵、冷卻泵、風機的調速
·供暖類負載，指采用變頻傳動的鍋爐等
·各類計算機類電源、UPS等的諧波集中補償
·各類計算機類電源、UPS、變頻空調、冰箱等的諧波集中補償
各類特種電源
·UPS，尤其是通訊、電信、計算中心、工礦企業集控中心用的大容量UPS
·高校與科研院所的各類實驗電源
·國防、機場的400Hz飛機拖動電源

輕工業（紡織行業）
·包括紡織、粘膠纖維等行業的紡綻電機（變頻傳動控制的電機）
·各類紡絲機、拉絲機負載
精密制造，機械制造，卷煙、造幣、玻璃、陶瓷、制藥、飲料、食品、包裝等生產線
·各類連續型生產線（傳動與伺服系統、控制電源）
·離心機、攪拌機、注塑機、印染機、各類卷煙機、造幣機
·磨床，各類車床，經常采用200Hz到800Hz的電源驅動控制電機
·制衣與洗衣廠的洗熨設備
·各種采用電機給料型生產線

市政：
·SCR或IGBT調壓型照明節電系統
·劇院等的調光系統
·大型電梯與升降機
·音樂噴泉
·景區的纜車、滑雪車、大型游藝設備

應用負載：
整流器、變頻器、大型UPS、中頻爐、電焊機、直流調速、軋機、電梯、提升機等、
二、產品介紹
有源濾波裝置APF是基于電壓源逆變器的新型電力電子諧波濾除裝置，通過實時檢測電網中由非線性負載產生的電流波形，分離出諧波電流部分，并通過IGBT逆變器輸出反相補償電流，實現濾除諧波的功能。另外，APF還可以提供超前或滯后的無功電流，用于改善電網的功率因數和實現動態無功補償。和LC型的無源濾波相比，該產品是主動型補償裝置，動態性能好，安全性高，適應性強。

APF可同時動態補償基波無功電流和高次諧波電流，在濾除諧波的同時，可抑制系統三相不平衡、提高功率因數，不僅能節能降耗，還減少了諧波對電力系統的干擾。具有響應速度快、濾波范圍廣、諧波濾除率高、不受系統參數影響以及安裝體積小等優點，現已逐漸成為諧波治理的首選產品和技術。

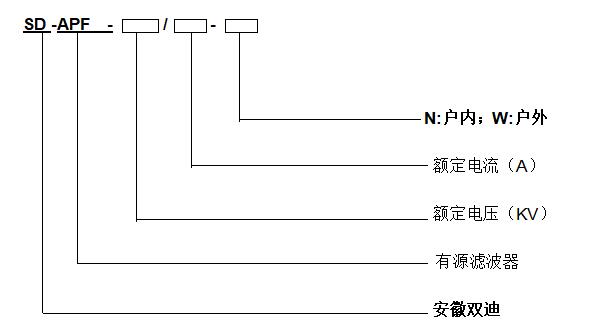

三、型號介紹

四、主要技術參數

五、功能特點
采用并聯的方式,通過實時檢測負載的諧波分量,采用PWM變化技術,將與諧波分量大小相等、方向相反的電流注入供配電系統中，實現濾除諧波的功能
主要功能：
實時諧波濾除 消除非線性負載或配電系統中產生的諧波電流，減少系統電壓、電流諧波畸變率
降損節能 減少線路損耗及變壓器損耗，改善設備發熱，延長設備使用壽命
提高系統運行穩定性、安全性、可靠性

技術特點：
同時濾除2~50次諧波或補償用戶指定次數諧波
響應時間<300 μs，全響應時間＜10ms
25~500A全系列，產品模塊、整機兩種產品模式
可選擇特定次數諧波補償諧波
無功及不平衡負載三種補償模式
>97%工作效率，損耗小
3DSP+CPLD全數字控制方式
三電平逆變電路快速FFT及瞬時無功兩種算法模式
模塊化設計，系統穩定，可承受-40%~+20%電壓波動
3.8英寸全功能液晶監控系統，并具PC端增強軟件
小體積、壁掛/機架創新安裝方式，節省空間
六、適用環境
環境溫度:不高于+55℃，不低于-25℃，24h平均溫度不高于+35℃;
相對濕度:溫度為+25℃時，≥90%;
海拔高度:海拔高度不超過2000m;
工作場所:周圍介質無易燃、無爆炸、無導電塵埃以及無足以損壞絕緣的介質;
安裝地點:無劇烈振動及顛簸，安裝傾斜度不大于5%;
電壓波動范圍:不超過額定工作電壓的±15%。
七、訂貨須知
1、系統參數
2、原系統的功率因數和預期想達到的功率因數
3、用戶的主要用電設備和用電情況
4、用戶的一次系統圖
5、系統的原有的諧波電流情況
6、安裝條件（戶內安裝或戶外安裝，安裝尺寸）
